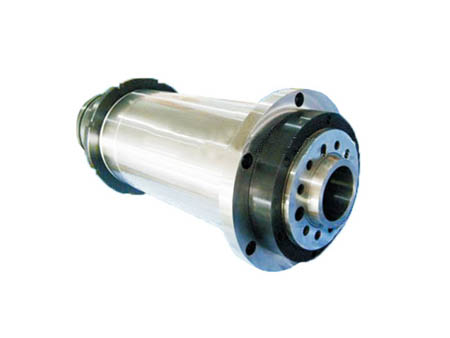

主要用于数控车床，安装方便，可实现较高的精度及转速。根据用户需求可配备卡盘及自动上料机构.
|
主轴型号 Spindle type |
转速 r/min |
外型尺寸 Dimensions(mm) |
N-Фd1 |
润滑 |
轴端 连接 |
轴承型号 Bearingstype |
|||||||
|
D |
D0 |
D1 |
D2 |
L |
L1 |
L2 |
d |
Фd2×L3 |
|||||
|
CJ110Z6 |
8000 |
110 |
53.9 |
133 |
155 |
190 |
40 |
70 |
Ф36 |
6-Ф7 Ф11×6.5 |
油脂 |
A2-3 |
7011AC/P4 7010AC/P4 |
|
CJ120Z6 |
6000 |
120 |
53.9 |
138 |
154 |
194 |
39 |
93 |
Ф40 |
6-Ф7 Ф11×7 |
油脂 |
A2-3 |
7013AC/P4 7013AC/P4 |
|
CJ130Z6 |
6000 |
130 |
53.9 |
150 |
170 |
263 |
69 |
110 |
Ф40 |
6-Ф9 Ф14×9 |
油脂 |
A2-3 |
7013AC/P4 7012AC/P4 |
|
CJ140Z6 |
6000 |
140 |
63.5 |
185 |
200 |
270 |
69 |
99 |
Ф46 |
8-Ф9 Ф14×9 |
油脂 |
A2-4 |
7014AC/P4 7014AC/P4 |
|
CJ145Z5 |
5000 |
145 |
82.5 |
190 |
213 |
250 |
78 |
129 |
Ф51 |
6-Ф11 Ф17×11 |
油脂 |
A2-5 莫6 |
NN3015/P4 7015AC/P4 |
|
CJ150Z6 |
6000 |
150 |
63.5 |
170 |
195 |
269 |
80 |
113 |
Ф46 |
8-Ф9 Ф14×9 |
油脂 |
A2-4 ⊿1:20 |
7015AC/P4 7013AC/P4 |
|
CJ170Z5 |
5000 |
170 |
82.5 |
196 |
220 |
320 |
87 |
110 |
Ф56 |
6-Ф14 Ф20×13 |
油脂 |
A2-5 莫6 |
NN3016/P4 7016AC/P4 |
|
CJ190Z4.5 |
4500 |
190 |
106.3 |
235 |
260 |
310 |
90 |
120 |
Ф62 |
6-Ф14 Ф20×10 |
油脂 |
A2-6 ⊿1:20 |
NN3018/P4 7018AC/P4 |
|
CJ200Z4 |
4000 |
200 |
106.3 |
225 |
250 |
300 |
87 |
151 |
Ф62 |
6-Ф11 Ф17×11 |
油脂 |
A2-6 ⊿1:20 |
7018AC/P4 NN3018/P4 |
|
CJ200Z4 |
4000 |
200 |
106.3 |
224 |
244 |
405 |
101 |
142 |
Ф62 |
8-Ф11 Ф17×11 |
油脂 |
A2-6 ⊿1:20 |
NN3018/P4 7018AC/P4 |
|
CJ230Z3 |
3000 |
150 |
139.7 |
250 |
280 |
350 |
78 |
156 |
Ф88 |
8-Ф11 Ф18×11 |
油脂 |
A2-8 ⊿1:20 |
NN3026/P4 7026AC/P4 |
|
CJ250Z3 |
3000 |
250 |
139.7 |
270 |
300 |
430 |
79 |
165 |
Ф88 |
8-Ф11 Ф18×11 |
油脂 |
A2-8 ⊿1:20 |
NN3026/P4 7026AC/P4 |
|
CJ250Z3.3 |
3300 |
250 |
139.7 |
280 |
310 |
332 |
106 |
152 |
Ф105 |
8-Ф13 Ф20×12 |
油脂 |
A2-8 ⊿1:20 |
7028AC/P4 7028AC/P4 |
|
CJ260Z0.5 |
500 |
260 |
139.7 |
290 |
320 |
610 |
115 |
150 |
Ф45 |
8-Ф13 Ф20×13 |
油脂 |
A2-8 莫6 |
NN3028/P4 234428M |
|
CJ270Z2.5 |
2500 |
270 |
139.7 |
300 |
332 |
320 |
113 |
190 |
Ф105 |
6-Ф13 Ф19×13 |
油脂 |
A2-8 ⊿1:20 |
NN3026/P4 7026AC/P4 |
|
CJ300Z2.5 |
2500 |
300 |
196.8 |
355 |
360 |
400 |
120 |
210 |
Ф92 |
8-Ф17 Ф25×17 |
油脂 |
A2-11 ⊿1:20 |
NN3032/P4 234432M |
|
CJ340Z2 |
2000 |
340 |
196.8 |
390 |
430 |
354 |
138 |
185 |
Ф100 |
6-Ф17 Ф26×18 |
油脂 |
A2-11 ⊿1:20 |
NN3034/P4 234434M |
|
CJ450Z1 |
1000 |
450 |
285.7 |
480 |
520 |
355 |
215 |
295 |
Ф130 |
16-Ф18 |
油脂 |
A2-15 ⊿1:20 |
NN3048/P4 234448M |
